Netzschaf | Pedal-Konuslager am Fahrrad einstellen

Version 1 vom 10.05.2009

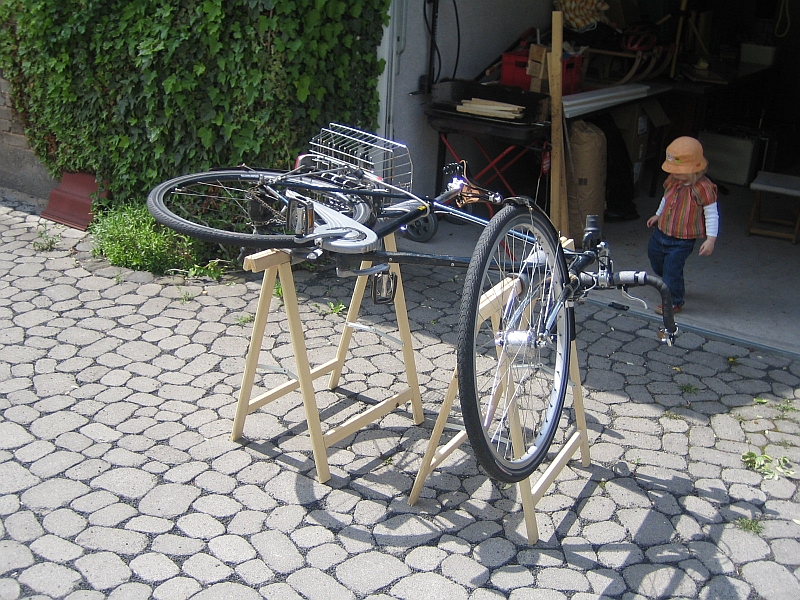

1. Fahrrad auf die Seite legen, zu bearbeitendes Pedal nach oben.

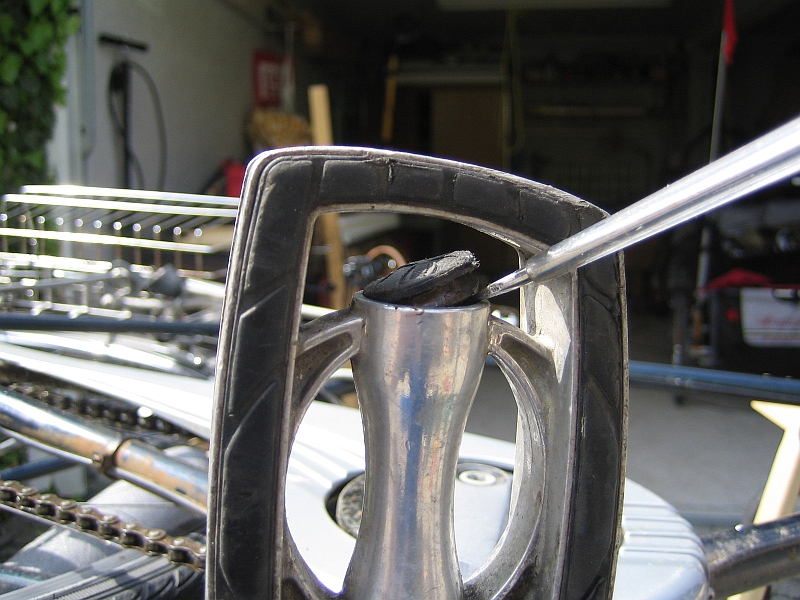

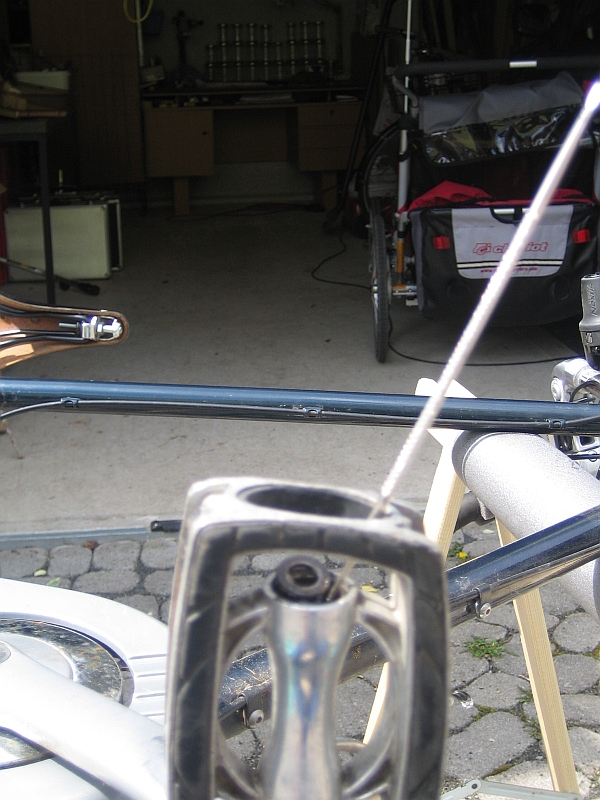

2. Schutzkappe am äußeren Ende der Pedalachse z.B. mit kleinem Schraubendreher vorsichtig abhebeln.





3. Kontermutter auf der Pedalachse lösen (13er Nuss).
   Ein untergehängter Eimer fängt eventuell herausfallende Lagerkugeln auf.





4. Scheibe und Konusmutter entfernen.
   Die Scheibe z.B. mit einem Haken oder einer Pinzette o.ä. entfernen. Dann die Konusmutter lösen; diese sollte sehr leichtgängig sein und kann ggf. bereits einfach mit spitzen Fingern oder einem Zahnstocher herausgedreht werden.

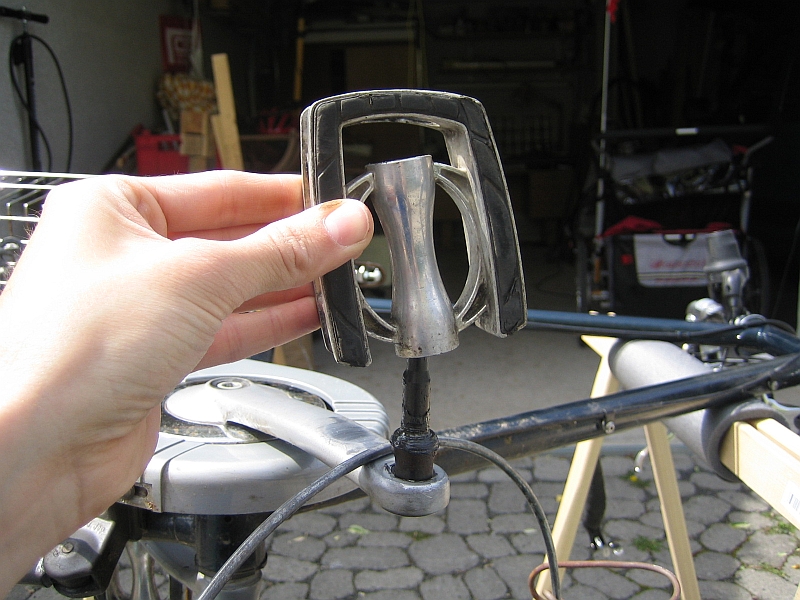

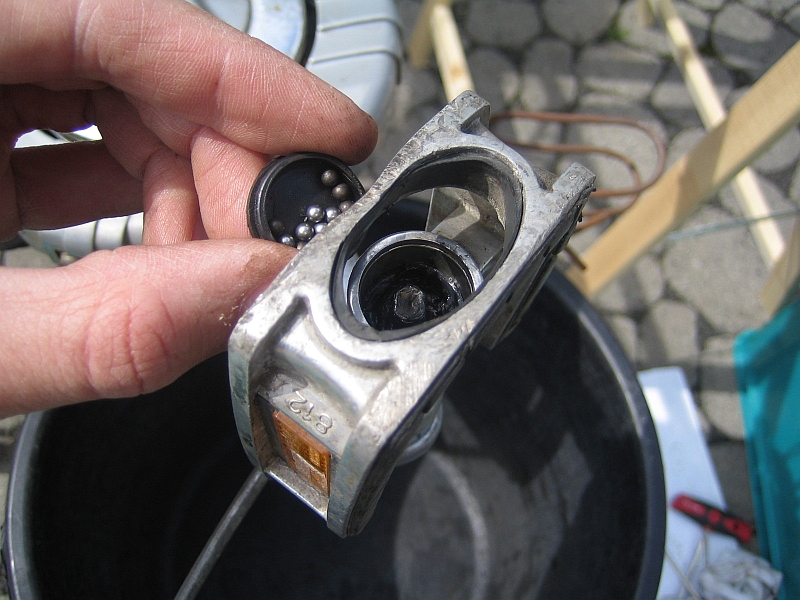

5. Pedalkörper nach oben abnehmen, die Lagerkugeln fallen jetzt entweder runter oder sie hängen durch das klebrige Alt-Fett am Pedal oder der Pedalachse.

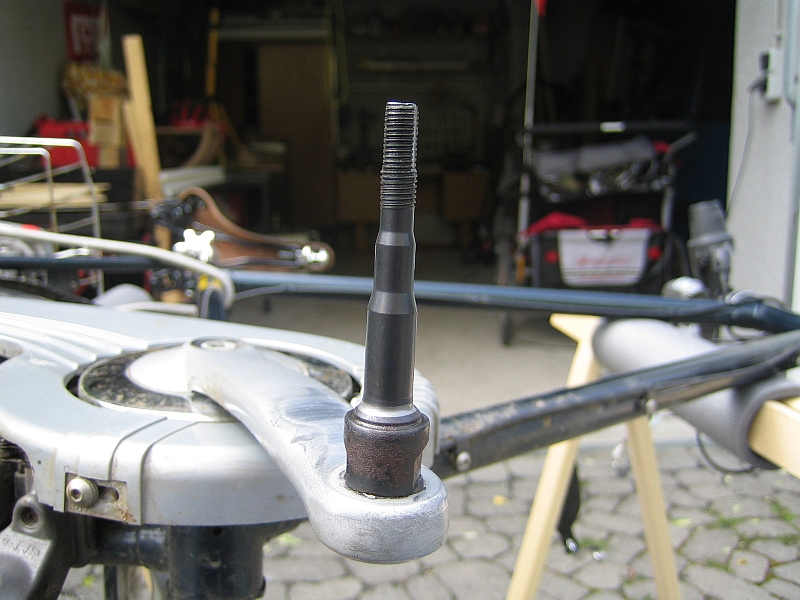

6. Pedalachse säubern.





7. Die restlichen Einzelteile säubern.

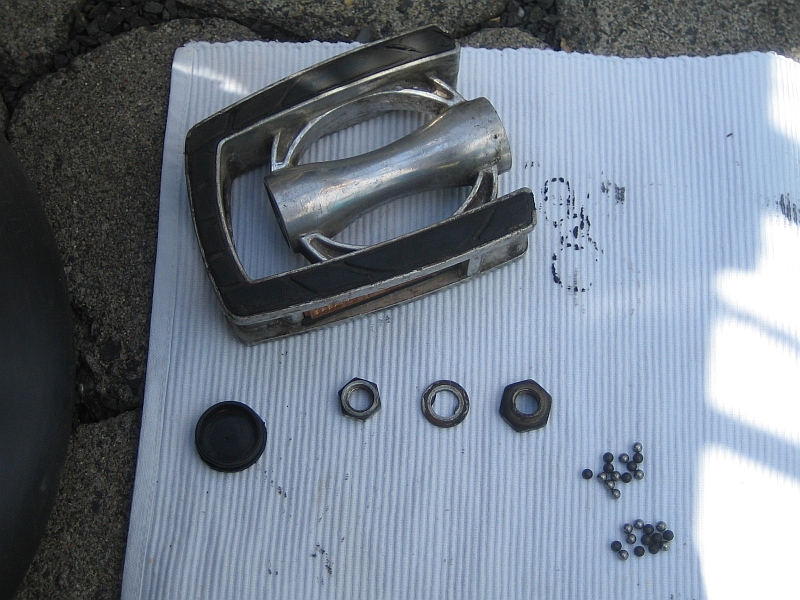

   Auf dem Bild oben das Pedal, darunter von links nach rechts:
   Schutzkappe, Kontermutter, Scheibe, Konusmutter, 2 x 13 Lagerkugeln

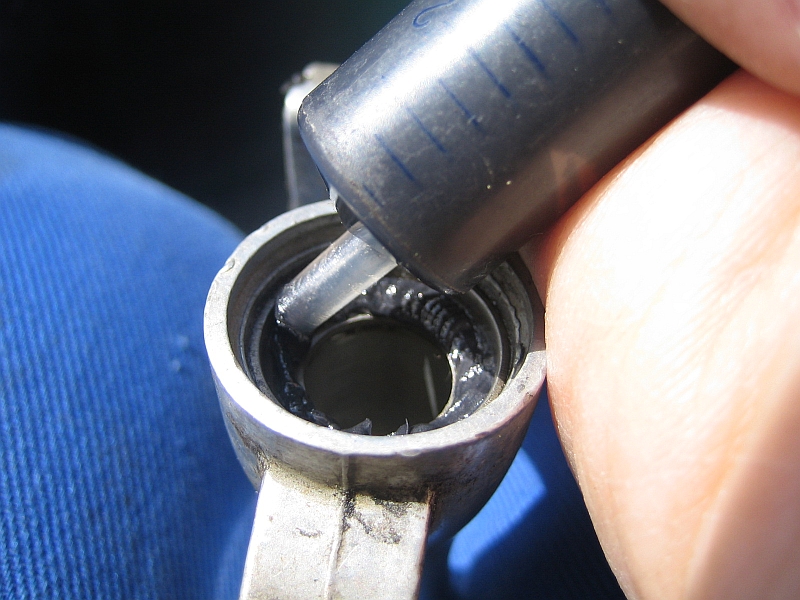

8. Beide (!) Lagerkonen des Pedals mit Kugellagerfett schmieren.

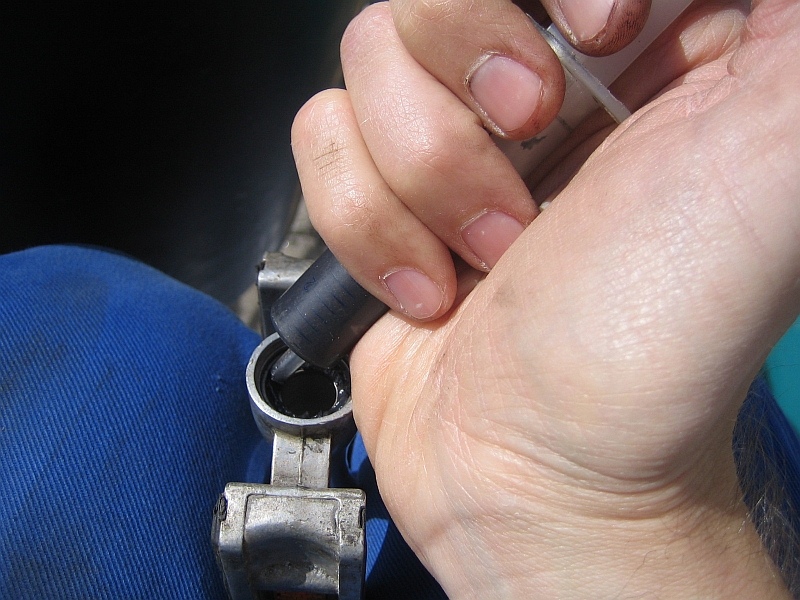

   Das geht z.B. mit einer fettgefüllten Einwegspritze recht ordentlich.

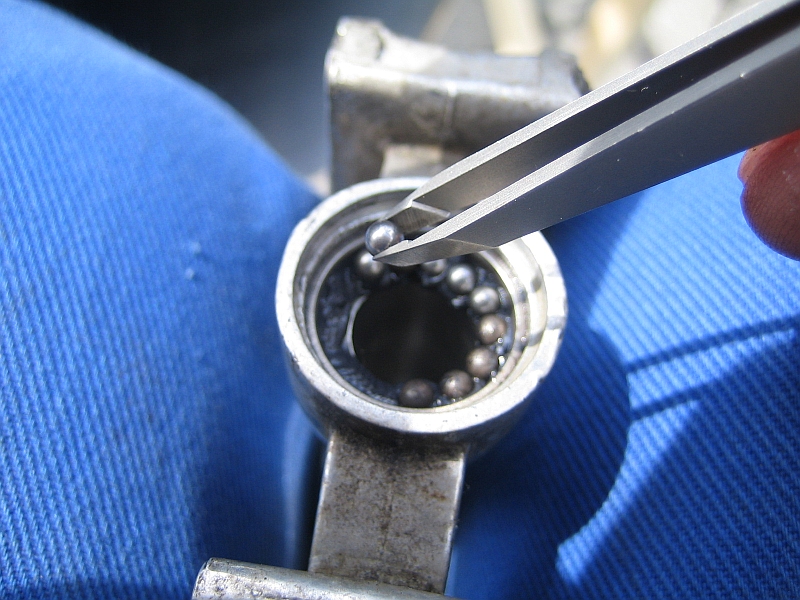

9. Den dem Tretlager zugewandten Lagerkonus mit den ersten 13 Lagerkugeln bestücken;
   dabei die Kugel satt in das Fett einbetten, damit sie später beim "kopfüber-" montieren nicht herausfallen.
   Beim Platzieren der Kugeln ist eine ordentliche Pinzette hilfreich.

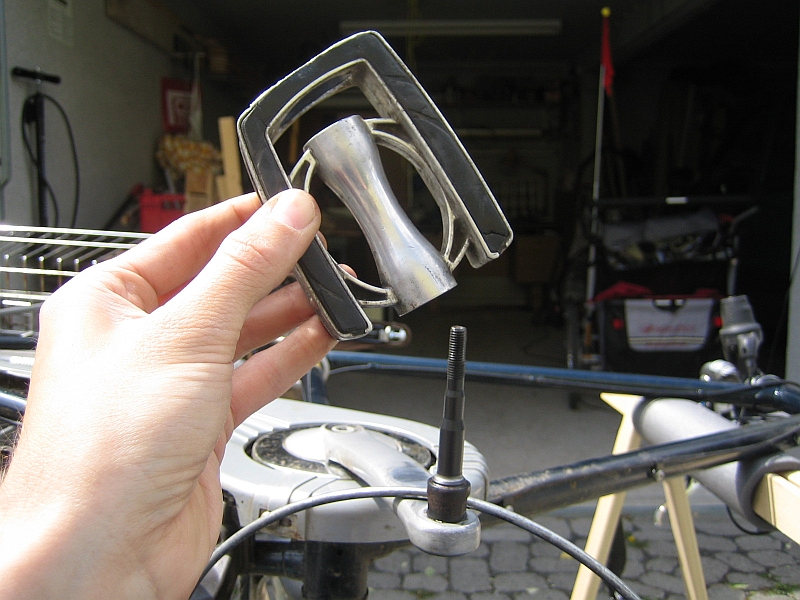

10. Pedalkörper vorsichtig wieder auf die Achse stecken.





11. Nun die restlichen 13 Lagerkugeln in den Konusraum einfüllen.





12. Konusmutter, Scheibe, Kontermutter wieder locker montieren.
    Zum Einstellen des Lagers die Konusmutter vorsichtig zudrehen und parallel das Pedal rotieren lassen, um ein Gefühl für das richtige Lagerspiel zu bekommen.
    Das Pedal sollte sich nach dem Festdrehen der Kontermutter leichtgängig drehen, aber sonst keine Bewegung zulassen.
    Hier sind oft mehrere Versuche nötig, d.h. Kontermutter wieder lösen, Konusmutter nachjustieren, Kontermutter wieder zudrehen, Pedal rotieren lassen, usw.



13. So, das war's.
    Viel Spass beim Pedalieren.
    Verbesserungsvorschläger gerne an MICH
