Einleitung

Die rund 20 Jahre alten Lüfter liefen zwar noch, zogen aber gefühlt viel zu wenig Luft ab.
Den ausgebauten Ventilatoreinsatz habe ich an ein Messgerät angeschlossen, das die Leistung mit rund 7 Watt angab, obwohl der Lüfter gemäß Leistungsdaten 21 Watt angegeben ist.
Da habe ich auf Verdacht mal die Betriebskondensatoren gewechselt, danach lief das Teil wieder mit kräftigem Luftzug und gemäß Messgerät mit rund 20 Watt Leistung.
Für den Fall, das ich das nochmal machen muss, dokumentiere ich das hier kurz für mich.

Materialliste

Die folgenden Teile habe ich bei "Reichelt" gekauft:

1x Kondensator 2,2 µF, Achsabstand der Anschlüsse 37,5 mm,
Reichelt-Artikelnummer MKP4-630 1,5µ
1x Kondensator 1,5 µF, Achsabstand der Anschlüsse 27,5 mm,
Reichelt-Artikelnummer MKP4-630 2,2µ

Auf der Platine ist noch ein weiterer kleiner scheifenförmiger Kondensator vorhanden (wohl für die Funkentstörung ?), den habe ich nicht ausgetauscht.

Arbeitschritte

Sicherung raus
Ventilatoreinsatz ausbauen (Anleitung bei MAICO) und ggf. von Staub säubern (saugen oder ausblasen)
Testen, ob sich das Lüfterrad leicht und geschmeidig drehen lässt, falls hier schon ein Lagerschaden erkennbar ist, würde ich den Reparaturversuch abbrechen und einen neuen Ventilatoreinsatz kaufen

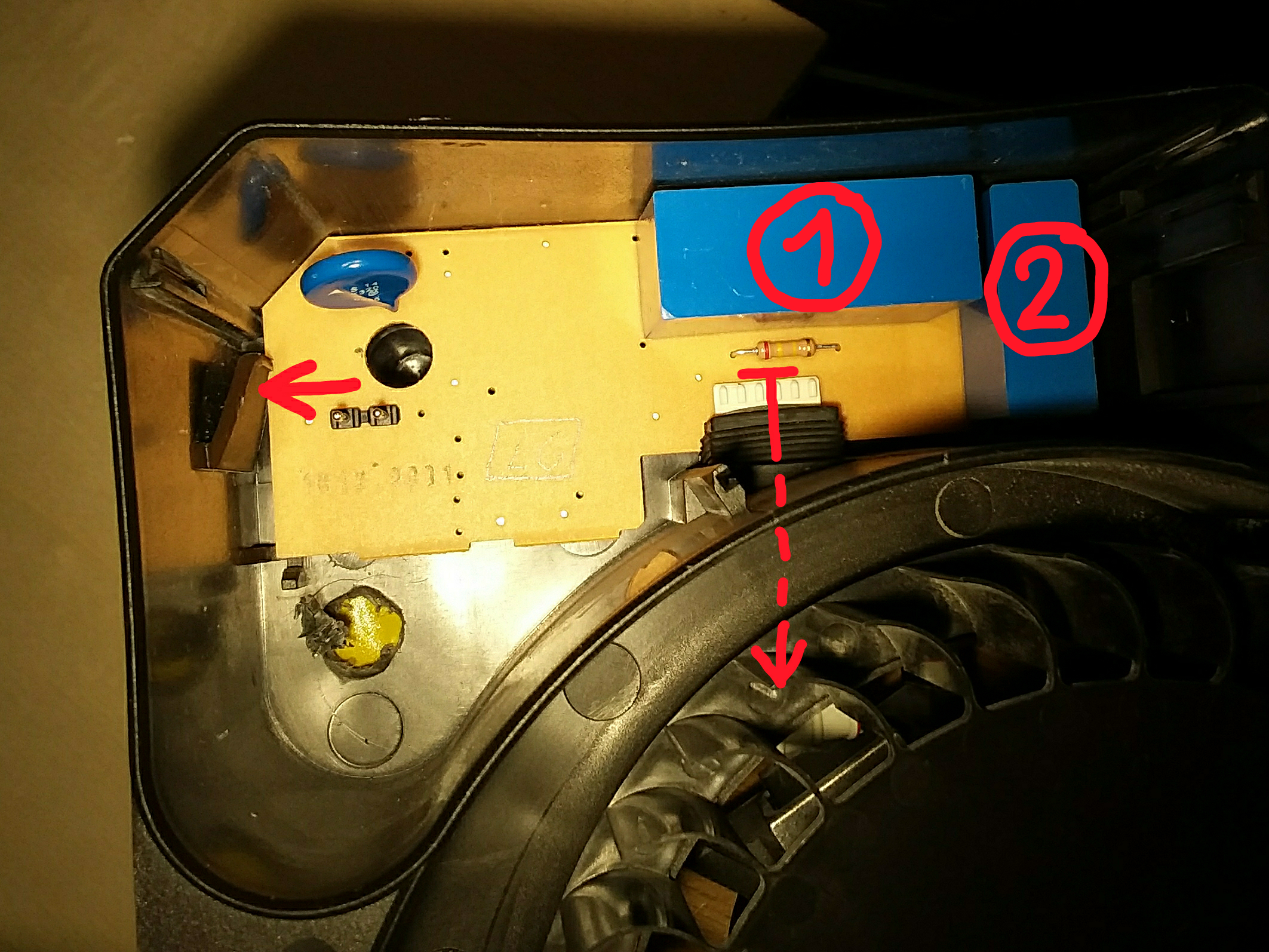

den Platinenanschluss in Richtung Motor abdrücken (schwergängig wegen der Gummidichtung)
Kunststoff-Sperrnase zur Seite drücken und Platine ausbauen
die zwei großen, quaderförmigen Kondensatoren aus- und die neuen einlöten
Platine ins Gehäuse einbauen
Platinenanschluss anstecken
Sicherung rein
Funktionstest

Siegerbier

möglichst regional.
